Apakah prinsip dan ciri -ciri pengurangan gear planet?

Dalam keluarga besar pengurangan, pengurangan gear planet digunakan secara meluas dalam Servo, Stepper, DC dan sistem penghantaran lain kerana saiznya yang kecil, kecekapan penghantaran yang tinggi, pelbagai pengurangan yang luas, ketepatan tinggi dan banyak kelebihan lain. Fungsi pengurangan gear planet adalah untuk mengurangkan kelajuan, meningkatkan tork dan mengurangkan momen beban/motor nisbah inersia di bawah premis memastikan penghantaran yang tepat.

Dalam sistem produk SGR, salah satu pengeluar pengurangan gear planet terkemuka, Reducer Gear Planet juga merupakan salah satu "produk bintang". Reducer gear planet N Series yang dibangunkan dan dihasilkan oleh SGR menggunakan gear gear 20crmnti dan dipadamkan, dengan pelbagai gigi untuk memecah beban, operasi yang stabil dan boleh dipercayai, kecekapan mekanikal yang tinggi dan kelebihan lain. Seawal tahun 2009, Series Planet Gear Reducer telah memenangi sijil "Hadiah Pertama untuk Pencapaian Saintifik dan Teknologi dalam Industri Gear" dari Persatuan Profesional Gear China pada tahun itu, dan juga diiktiraf sebagai "Projek Transformasi Pencapaian Teknikal Shanghai", dan memperoleh paten ciptaan.

(1) Prinsip penghantaran pengurangan gear planet

Struktur penghantaran asas pengurangan gear planet dibahagikan kepada 4 bahagian:

① Gear Sun: Terletak di tengah -tengah sistem gear planet, disambungkan ke aci output motor.

② Gear planet: berputar di sekitar gear matahari, biasanya dengan pelbagai gear planet untuk memastikan pengagihan beban walaupun.

③ Planet Carrier: Menyokong gear planet, biasanya disambungkan ke aci output.

④ Gear cincin luar: Gear planet mesh dengan gear cincin luar untuk menghantar kuasa ke aci output.

Sumber pemanduan Reducer gear planet memulakan gear matahari dengan sambungan langsung, dan gear matahari memacu gear planet yang dipasang pada pembawa gear planet. Seluruh sistem gear planet secara automatik berputar di sepanjang gear cincin luar, dan pembawa planet menghubungkan aci output untuk mencapai tujuan penurunan. Nisbah pengurangan yang lebih tinggi memerlukan pelbagai set gear panggung dan gear planet untuk didarab dan terkumpul.

(2) Ciri -ciri penurunan pengurangan gear planet

a. Tork yang tinggi, beban kuat: Berbanding dengan penghantaran gear selari tradisional, pengurangan gear planet mempunyai kelebihan tork tinggi dan struktur padat. Gear tradisional didorong oleh penyemperitan permukaan hubungan yang sangat sedikit di antara dua gear, dan semua beban tertumpu pada permukaan sentuhan gear yang sangat sedikit, yang mudah menyebabkan geseran dan patah antara gear. Reducer gear planet mempunyai banyak kawasan yang lebih besar dan beban seragam 360 darjah pada permukaan sentuhan gear. Permukaan gear berganda sama rata menanggung kesan segera bersama -sama, menjadikannya lebih dapat menahan impak tork yang lebih tinggi, dan bahagian badan dan galas tidak akan rosak atau pecah disebabkan oleh beban yang tinggi.

b. Struktur padat dan saiz kecil: Berbanding dengan pengurangan gear tradisional, pengurangan gear planet mempunyai kelebihan struktur padat dan saiz kecil; Nisbah pengurangan pengurangan gear tradisional mesti dihasilkan oleh pelbagai nilai bilangan gear, dan terdapat jarak tertentu antara gear besar dan kecil, jadi kotak gear mempunyai ruang yang besar untuk menampung! Untuk mencapai nisbah pengurangan yang tinggi, perlu menyambung dan menggabungkan lebih daripada dua kotak gear pengurangan, menghasilkan jumlah dan berat yang sangat besar. Struktur pengurangan gear planet boleh berulang kali disambungkan mengikut bilangan bahagian yang diperlukan, dan beberapa bahagian boleh digabungkan secara berasingan. Reducer gear planet mempunyai struktur padat, saiz kecil, ringan, dan penampilan ringan, dan senario aplikasinya lebih pelbagai.

c. Kecekapan yang tinggi dan bunyi yang rendah: Berbanding dengan pengurangan gear tradisional, pengurangan gear planet mempunyai kelebihan kecekapan tinggi dan bunyi yang rendah; Gabungan gear planet mempunyai seragam seragam pelbagai titik yang unik, dan struktur arka yang melipatgandakan cincin gear luar menjadikan cincin gear luar dan gear planet yang digabungkan dengan rapat, dan gear mempunyai tahap yang tinggi. Di samping meningkatkan kecekapan pengurangan gear planet, reka bentuk itu sendiri dapat mencapai kedudukan yang tinggi. Di samping itu, dengan mengikat pelbagai gear planet dengan cincin gear luar pada masa yang sama, reducer gear planet mengurangkan beban gear tunggal, dengan itu mengurangkan bunyi.

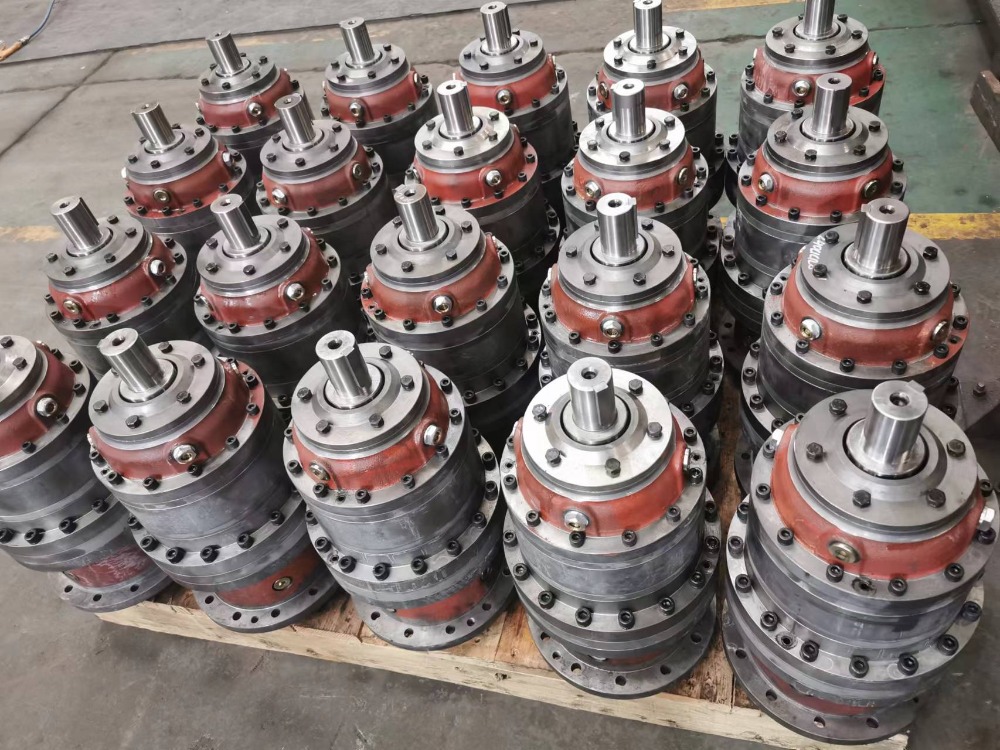

(3) Parameter mekanikal SGR N Series Planet Gear Reducer

Parameter mekanikal pengurangan gear planet N Series yang dibangunkan dan dihasilkan oleh SGR adalah seperti berikut:

· Spesifikasi gear cincin: 200 ~ 885mm

· Julat tork output: T2≤540000n.m

· Nisbah kelajuan: i ≥3

· Reka bentuk modular, spesifikasi bersiri, dan pengeluaran khusus

· Akhir input mempunyai lubang bulat, lubang spline, aci bulat, aci spline dalaman atau luaran, bebibir tambahan, brek, dan lain -lain, pengurangan gear planet siri N sesuai untuk motor hidraulik atau motor elektromagnet, dan sebagainya;

· Jenis akhir output mempunyai aci bulat, aci berongga, aci berongga dengan cakera pengembangan, aci spline dalaman atau luaran, plat penyambung tambahan, gear, bebibir, dan sebagainya;

· Terdapat banyak aksesori yang sepadan, seperti peranti penyejukan dan pelinciran, injap periksa, dan lain -lain, dan pengguna boleh memilih aksesori yang sepadan mengikut keperluan mereka.

Di samping itu, kedudukan produk SGR N Series Planet Gear Reducer adalah: "Menggantikan pengurangan yang sama yang diimport" (ia boleh digantikan dengan produk serupa jenama seperti Brevni, Dynamic, Rossi, Bonfilioli, dan lain -lain). Konsep reka bentuk dan teknologi pengeluaran disegerakkan dengan beberapa negara Eropah. Oleh kerana perkhidmatan setempat, ia telah diiktiraf oleh pengguna dalam bidang perindustrian seperti jentera pembinaan, jentera tambahan kapal, jentera perlombongan, percetakan tekstil dan jentera pencelupan dengan prestasi kos yang baik. (Pengarang: SGR, Angie Zhang)
