Kawalan Ketepatan Penghantaran Kuasa: Strategi Reka Bentuk dan Aplikasi Pengurangan Gear Planet

Konsep asas dan prinsip kerja Pengurangan gear planet

Pengurangan gear planet, juga dikenali sebagai kotak gear planet, adalah sejenis peranti penghantaran ketepatan dan kecekapan tinggi. Fungsi utama mereka adalah untuk mengurangkan kelajuan dan meningkatkan tork. Mereka dinamakan untuk struktur penghantaran "planet" unik mereka, di mana komponen teras berputar di sekitar gear pusat, seperti planet yang mengorbit matahari.

Komponen teras dan fungsi mereka

Reducer gear planet stdanard terdiri daripada empat bahagian utama:

1. Gear matahari : Terletak di pusat sistem gear, ia adalah gear memandu. Ia biasanya menghubungkan ke motor atau sumber kuasa lain dan berfungsi sebagai input kuasa.
2. Planet Gears : Beberapa gear secara merata diedarkan di sekitar gear matahari. Dipasang di atas pembawa planet, mereka berputar pada paksi mereka sendiri sambil berputar di sekitar gear matahari.
3. Pembawa Planet : Rangka kerja yang memegang dan menghubungkan semua gear planet. Ia adalah hujung output dari Reducer gear planet , menyampaikan kuasa dengan menyebabkan gear planet berputar.
4. Gear cincin : Gear cincin dalaman yang melampirkan semua gear planet. Ia biasanya tetap dan bertindak sebagai gear yang didorong.

Prinsip kerja

Proses kerja pengurangan gear planet dapat diringkaskan seperti berikut:

1. Input kuasa : Motor atau sumber kuasa lain memacu gear matahari untuk berputar pada kelajuan tinggi.
2. Penghantaran kuasa : Berputar gear matahari merapikan dengan sekitarnya Planet Gears , menyebabkan mereka berputar pada paksi mereka sendiri.
3. Putaran dan revolusi : Sejak gear cincin adalah tetap, yang Planet Gears ditolak oleh gear matahari , menyebabkan mereka berputar di sekitar paksi pusat Sun Gear sambil berputar pada paksi mereka sendiri. Revolusi ini memacu Pembawa Planet .
4. Output kuasa : The Pembawa Planet's kelajuan putaran jauh lebih rendah daripada gear matahari's kelajuan, tetapi torknya diperkuat. Oleh itu, Pembawa Planet berfungsi sebagai akhir output, mencapai kesan pengurangan kelajuan dan penguatan tork.

Perbandingan parameter: planet vs jenis penghantaran lain

Untuk menyerlahkan kelebihannya, berikut adalah perbandingan ringkas mengenai pengurangan gear planet Dengan jenis penghantaran tradisional yang lain, seperti pengurangan gear selari dan pemacu gear cacing.

Pengurangan gear planet: Design, Applications, and Selection Guide

Pengurangan gear planet telah menjadi komponen teras sistem pemacu ketepatan moden kerana struktur unik dan prestasi yang sangat baik. Memahami reka bentuk, bidang aplikasi, dan kaedah pemilihan yang betul adalah penting untuk memastikan operasi peralatan yang cekap dan stabil.

Strategi Permohonan untuk Reducers Gear Planet

Terima kasih kepada ketepatan tinggi, ketumpatan tork yang tinggi, dan saiz padat, pengurangan gear planet Memainkan peranan penting dalam pelbagai industri. Bidang permohonan utama mereka termasuk:

• Pemacu ketepatan : Dalam peralatan automasi, alat mesin CNC, sendi robot, peranti perubatan, dan jentera percetakan, Reducer gear planets digunakan untuk mencapai kelajuan dan kawalan kedudukan yang tepat. Serangan balik rendah dan ketegaran tinggi mereka adalah kunci untuk memastikan trajektori gerakan yang tepat dan ketepatan kedudukan yang berulang.
• Aplikasi tugas berat : Dalam peralatan yang perlu menahan tork besar, seperti dalam metalurgi, perlombongan, jentera pembinaan (mis., Kren, penggali), dan turbin angin, Reducer gear planets boleh menghantar kuasa yang besar dengan pasti sambil mengurangkan saiz dan meningkatkan kecekapan peralatan keseluruhan.
• Aplikasi persekitaran khas : Beberapa direka khas Reducer gear planets boleh menyesuaikan diri dengan persekitaran yang melampau. Sebagai contoh, model dengan meterai khas dan pelincir boleh berfungsi dengan stabil dalam keadaan yang teruk seperti suhu tinggi, suhu rendah, vakum, atau bilik bersih, memastikan kesinambungan garis pengeluaran.

Panduan pemilihan untuk Pengurangan gear planet

Memilih yang betul Reducer gear planet adalah kunci untuk memastikan prestasi dan panjang umurnya. Berikut adalah parameter utama dan langkah -langkah untuk dipertimbangkan semasa pemilihan:

1. Pertimbangan Parameter Prestasi
   • Nisbah : Ditentukan oleh output dan kelajuan input yang diperlukan. Ia biasanya dinyatakan sebagai nisbah integer (mis., 3: 1, 5: 1, 10: 1).
   • Tork Rated : Tork output maksimum yang Reducer gear planet boleh mengendalikan secara berterusan dan selamat di bawah keadaan yang diberi nilai. Tork operasi yang diperlukan hendaklah kurang daripada atau sama dengan nilai ini.
   • Backlash : Sudut putaran bebas aci output apabila aci input ditetapkan. Ia adalah penunjuk penting ketepatan penghantaran. Aplikasi ketepatan sering memerlukan tindak balas yang sangat rendah, hingga beberapa arka-minit atau bahkan kurang.
   • Kelajuan output yang diberi nilai : Kelajuan output di mana pengurangan boleh beroperasi dengan stabil untuk tempoh yang panjang di bawah tork yang diberi nilai.
   • Kecekapan : Nisbah kuasa output untuk memasukkan kuasa, mewakili kehilangan tenaga. Kecekapan satu peringkat Reducer gear planet biasanya sangat tinggi (> 97%).
2. Kaedah pemasangan dan antara muka
   • Flange dan aci input : Mesti sesuai dengan flange pemasangan motor dan diameter aci. Jenis antara muka yang biasa termasuk aci silinder, spline, atau kunci.
   • Antara muka akhir output : Pilih borang output yang sesuai berdasarkan keperluan beban, seperti aci output pepejal, aci berongga dengan keyway, atau output yang dipasang flange.
3. Faktor Alam Sekitar
   • Suhu operasi : Sahkan bahawa pengurangan boleh beroperasi dengan stabil dalam julat suhu ambien yang dijangkakan, dan jika perlu, pilih pelincir suhu tinggi atau rendah.
   • Penarafan Perlindungan Ingress (IP) : Pilih a Reducer gear planet Dengan penarafan IP yang sesuai berdasarkan keadaan habuk dan kelembapan persekitaran kerja untuk melindungi komponen dalaman dari kerosakan.

Perbandingan Parameter Reducer Gear Planet Utama

Untuk membantu memahami bagaimana spesifikasi yang berbeza pengurangan gear planet memenuhi keperluan yang berbeza, berikut adalah perbandingan parameter utama:

Pengoptimuman Prestasi dan Tinjauan Industri

Perkembangan masa depan teknologi pengurangan gear planet berkait rapat dengan permintaan untuk prestasi tinggi, kecerdasan, dan kemampanan. Laluan Pembangunan Industri Berat Shanghai SGR, Ltd. mengesahkan trend ini, terutamanya dalam Kompak, modulariti, getaran rendah, bunyi rendah , dan high-end R&D .

Strategi untuk mengoptimumkan prestasi pengurangan gear planet

Untuk memenuhi tuntutan ketepatan yang lebih tinggi dalam aplikasi perindustrian, pengoptimuman prestasi pengurangan gear planet memberi tumpuan kepada aspek berikut:

1. Reka bentuk modular dan standard :
   • Strategi : Dengan merancang komponen teras Reducer gear planet (seperti set gear, perumahan) dengan cara modular, produk dengan nisbah gear yang berbeza, tork, dan kaedah pemasangan boleh dipasang dengan cepat. Ini secara signifikan memendekkan masa penyesuaian dan mengurangkan kos pengeluaran. Shanghai SGR Heavy Industry Machinery Co., Ltd. mengikuti trend industri ini, mengintegrasikan konsep ini ke dalam barisan produknya untuk meningkatkan kecekapan pengeluaran dan respons pasaran.
   • Perbandingan parameter : Reka bentuk modular menawarkan kelebihan yang ketara di masa penghantaran and kos berbanding penyesuaian penuh.

     	Produk modular	Produk yang disesuaikan
     	Masa penghantaran pendek, kos yang lebih rendah .	Masa penghantaran yang lebih lama, kos yang lebih tinggi .

2. Teknologi Pengurangan Bunyi dan Getaran :
   • Strategi : Mengurangkan bunyi dan getaran Reducer gear planet adalah kunci untuk meningkatkan prestasi dan pengalaman pengguna. Ini terutamanya dicapai dengan mengoptimumkan profil gigi gear, menggunakan proses pengisaran ketepatan tinggi (seperti mesin pengisaran profil kaitan empat paksi Shanghai SGR) dan memilih bahan perumahan berprestasi tinggi dan struktur redaman. Perhimpunan dan pengimbangan yang tepat juga berkesan mengurangkan sumber getaran.
   • Perbandingan Teknologi :

     	Standard Spur Gears	Gear heliks	Gear tanah ketepatan
     	Bunyi dan getaran lebih besar , sesuai untuk aplikasi dengan keperluan bunyi yang rendah.	Bunyi dan getaran lebih kecil , kapasiti beban yang lebih tinggi, sesuai untuk aplikasi ketepatan tinggi dan ketepatan tinggi.	Bunyi dan getaran yang sangat rendah , ketepatan tertinggi, mewakili teknologi teras untuk pengeluar mewah seperti Shanghai Sgr.

Trend masa depan dalam Reducer gear planet Teknologi

Berdasarkan perkembangan Shanghai SGR Heavy Industry Machinery Co., Ltd., Trend masa depan utama dalam industri termasuk:

1. Kecerdasan dan digitalisasi :
   • Trend : Masa depan Reducer gear planets akan menjadi lebih daripada sekadar komponen mekanikal yang mudah. Dengan mengintegrasikan sensor, mereka boleh memantau status suhu, getaran, dan pelinciran mereka sendiri dalam masa nyata, dan memuat naik data ke awan untuk analisis. Ini akan membolehkan penyelenggaraan ramalan , memberikan amaran awal sebelum kegagalan berlaku, dan dengan itu menghalang downtime yang mahal.
   • Kaitan dengan shanghai sgr : Penggunaan sistem ujian kuasa dan kecekapan syarikat untuk kotak gear adalah langkah penting ke arah digitalisasi dan pengesahan prestasi, meletakkan asas data untuk kecerdasan masa depan.
2. Integrasi ringan dan tinggi :
   • Trend : Memandangkan robotik dan peralatan automasi menuntut saiz yang lebih kecil dan berat badan yang lebih rendah, Reducer gear planets berkembang menjadi lebih padat dan lebih ringan. Bahan baru, proses pembuatan (seperti teknologi pengacuan bersepadu), dan reka bentuk struktur yang dioptimumkan akan membolehkan pengurangan mencapai saiz yang lebih kecil dan berat yang lebih ringan sambil mengekalkan kapasiti beban tinggi.
3. High-Precision Manufacturing and R&D :
   • Trend : Ketepatan tinggi adalah teras a Reducer gear planet's daya saing. Mempunyai peralatan lanjutan seperti Worm Toroidal Worm dan HOB mengukur instrumen dan pasukan R & D yang terdiri daripada PhD dan jurutera kanan adalah kunci untuk meningkatkan ketepatan produk dan membina parit teknologi. Kejayaan Shanghai SGR Heavy Industry Machinery Co., Ltd. adalah bukti pelaburan jangka panjangnya dalam peralatan dan bakat mewah.

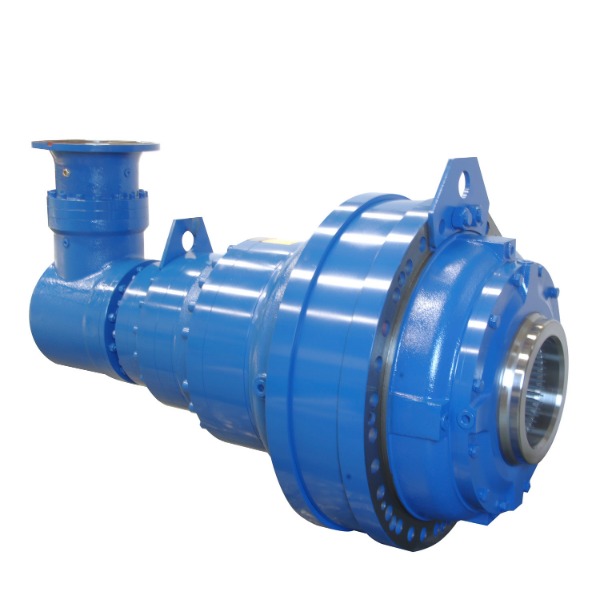

FLANGE Input Sudut Kanan Big Output Tork Gearbox Planet dengan Motor
