Reducers Gear Planet: Reka Bentuk, Aplikasi, dan Panduan Pemilihan

Bagaimana a Reducer gear planet Bekerja?

Reducers gear planet, juga dikenali sebagai sistem gear epicyclic, terdiri daripada tiga komponen utama: gear matahari, gear planet, dan gear cincin. Gear matahari duduk di tengah manakala pelbagai gear planet berputar di sekelilingnya, semuanya tertutup dalam gear cincin. Susunan padat ini memberikan beberapa kelebihan ke atas sistem gear tradisional.

• Gear matahari berfungsi sebagai input, biasanya disambungkan ke batang motor
• Planet Gears mesh serentak dengan kedua -dua matahari dan gear cincin
• Pembawa yang memegang gear planet bertindak sebagai output
• Gear cincin boleh diperbaiki, berfungsi sebagai input, atau output bergantung pada konfigurasi

Berbanding dengan pengurangan gear aci selari, pengurangan gear planet Menawarkan ketumpatan tork yang lebih tinggi, pengedaran beban yang lebih baik, dan lebih banyak dimensi padat. Beban akan dikongsi di antara pelbagai gear planet, yang membolehkan kapasiti tork yang lebih besar dalam pakej yang lebih kecil.

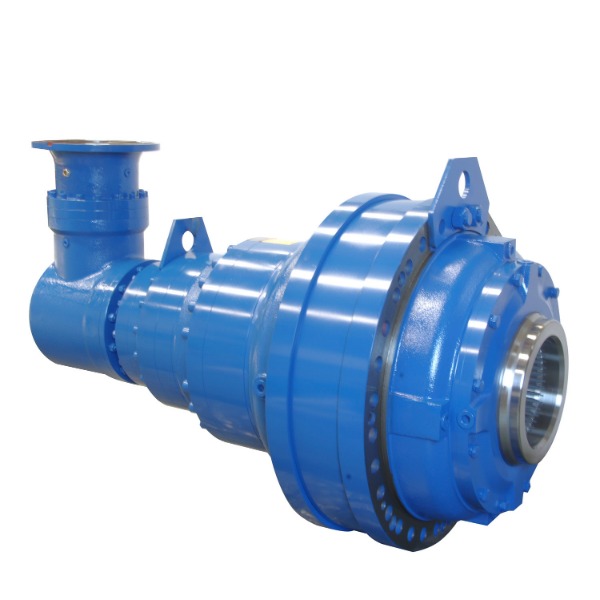

Flange Input Sudut Kanan Big Output Tork Gearbox Planet dengan Motor

Kelebihan sistem gear planet

Senibina unik sistem gear planet menyediakan beberapa manfaat prestasi:

• Ketumpatan tork yang tinggi: Pelbagai Planet Gears berkongsi beban, membolehkan lebih banyak tork dalam ruang yang kurang
• Reka bentuk padat: Pengaturan sepusat menghasilkan jejak yang lebih kecil
• Kecekapan tinggi: Biasanya 95-98% setiap peringkat disebabkan oleh pemisahan kuasa
• Ketegaran yang sangat baik: Pelbagai titik hubungan memberikan kekakuan
• Getaran rendah: Pasukan seimbang mengurangkan getaran dan bunyi bising

Memilih hak Nisbah kotak gear planet untuk permohonan anda

Memilih nisbah gear yang betul adalah penting untuk prestasi optimum. Nisbah menentukan hubungan antara kelajuan input dan tork output. Nisbah biasa berkisar antara 3: 1 hingga 100: 1 untuk reka bentuk peringkat tunggal, dengan unit pelbagai peringkat menawarkan nisbah sehingga 10,000: 1.

Faktor yang mempengaruhi pemilihan nisbah

Beberapa pertimbangan mempengaruhi ideal Nisbah kotak gear planet untuk permohonan:

• Kelajuan dan tork output yang diperlukan
• Kuasa input dan kelajuan yang tersedia
• Keperluan tindak balas dinamik
• Sasaran kecekapan
• Kekangan ruang fizikal

Jadual perbandingan nisbah

Petua penyelenggaraan untuk Reducer gear planets dalam aplikasi perindustrian

Penyelenggaraan yang betul dengan ketara memanjangkan hayat perkhidmatan pengurangan gear planet in industrial applications . Sistem -sistem ini sering beroperasi di bawah keadaan yang menuntut, menjadikan penjagaan secara teratur penting.

Prosedur penyelenggaraan rutin

Program penyelenggaraan yang komprehensif harus termasuk:

• Pemeriksaan dan perubahan pelinciran biasa
• Pemantauan getaran
• Pemeriksaan terma
• Pengesahan tork bolt
• Pemeriksaan integriti meterai

Mod kegagalan biasa dan pencegahan

Memahami mekanisme kegagalan biasa membantu mencegah downtime:

Membandingkan Reducer gear planet vs pemacu harmonik Teknologi

Semasa memilih sistem pengurangan ketepatan, jurutera sering membandingkan Reducer gear planet vs pemacu harmonik penyelesaian. Setiap teknologi mempunyai ciri -ciri yang berbeza sesuai dengan aplikasi yang berbeza.

Perbandingan Prestasi

Perbezaan utama antara kedua -dua teknologi:

• Backlash: Pemacu Harmonik menawarkan tindak balas hampir sifar manakala sistem planet biasanya mempunyai 1-10 arka-min
• Kekakuan: Gear planet memberikan kekakuan kilasan yang lebih tinggi
• Kecekapan: Sistem planet umumnya lebih cekap (95-98% vs 80-90%)
• Saiz: Pemacu harmonik boleh menjadi lebih padat untuk nisbah yang setara

Kesesuaian aplikasi

Memahami Tindak balas dalam sistem gear planet

Tindak balas dalam sistem gear planet merujuk kepada pergerakan sedikit antara gigi gear meshing apabila arah berubah. Walaupun sesetengah tindak balas tidak dapat dielakkan, jumlah yang berlebihan boleh menyebabkan kesilapan dan getaran kedudukan.

Punca tindak balas

Beberapa faktor menyumbang kepada tindak balas sistem:

• Toleransi pembuatan
• Pelepasan gigi gear
• Bearing clearances
• Variasi pemasangan
• Pakai dari masa ke masa

Meminimumkan tindak balas dalam aplikasi ketepatan

Teknik untuk mengurangkan tindak balas termasuk:

Memilih Kotak gear planet ketepatan tinggi untuk robotik

Permintaan aplikasi robot Kotak gear planet ketepatan tinggi Itu menggabungkan ketepatan, kekakuan, dan dimensi padat. Sistem ini mesti sering mengendalikan beban dinamik sambil mengekalkan pengulangan kedudukan.

Kriteria pemilihan utama untuk robotik

Pertimbangan penting semasa menentukan kotak gear untuk aplikasi robot:

• Kekakuan kilasan
• Spesifikasi tindak balas
• Kecekapan pada kelajuan operasi
• Berat dan inersia
• Pengedap Alam Sekitar

Keperluan Prestasi oleh Jenis Robot
