Perbandingan ciri -ciri pengurangan gear planet dan pengurangan gear cacing

Reducer adalah mekanisme pertengahan yang menghubungkan sumber kuasa dan penggerak, kelajuan yang sepadan dan menghantar tork. Terdapat banyak jenis pengurangan, termasuk pengurangan harmonik, pengurangan RV, pengurangan gear planet , dan Reducers Gear Worm.

Di antara jenis pengurangan ini, pengurangan gear planet dan pengurangan gear cacing adalah sangat biasa dalam transmisi mekanikal dan automasi perindustrian, dan merupakan produk utama Shanghai SGR Heavy Industry Machinery Co., Ltd., pengeluar pengurangan lama. Dengan lebih daripada 15 tahun pengalaman dalam R & D dan pengeluaran pengurangan perindustrian, SGR telah menyusun perbandingan terperinci antara pengurangan gear planet dan pengurangan gear cacing.

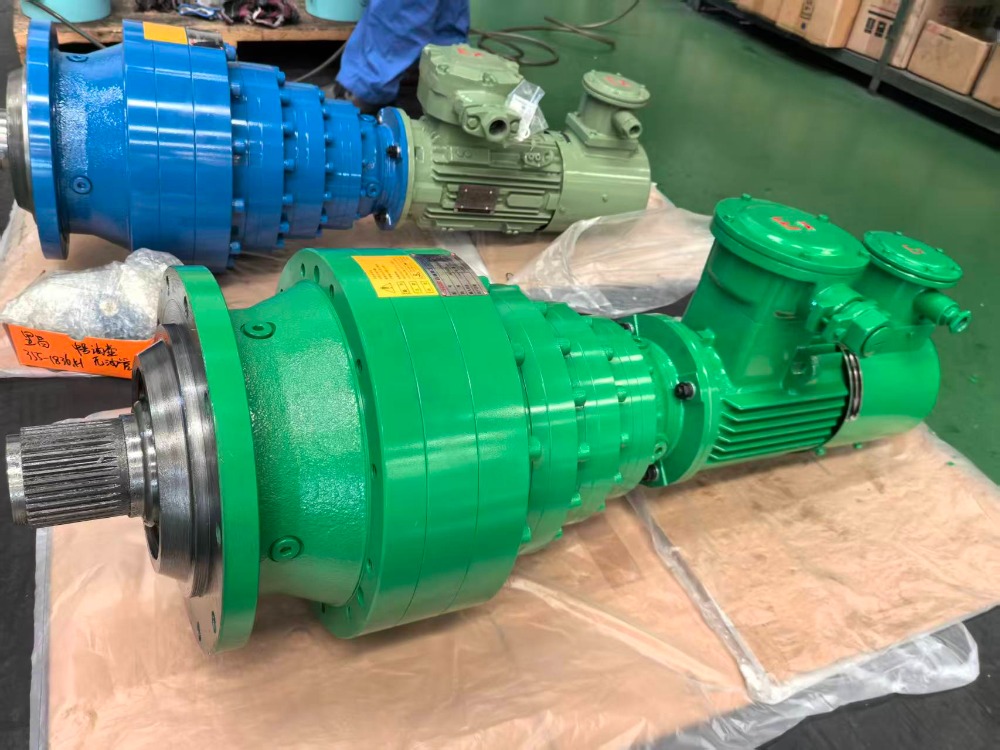

(1) pengurangan gear planet

Reducer gear planet adalah peranti penghantaran mekanikal yang terdiri daripada gear matahari, gear planet, pembawa planet, dan gear cincin dalaman. Ia menghantar kuasa dengan berputar satu siri gear planet di sekitar gear matahari tengah, dan dapat mencapai kesan penguatan tork yang besar di ruang yang agak kecil.

Empat ciri utama pengurangan gear planet:

1. Kecekapan penghantaran tinggi dan struktur padat

Kecekapan penghantaran pengurangan gear planet biasanya melebihi 90%, dengan kehilangan tenaga yang rendah dan kecekapan penghantaran yang tinggi. Pengurangan gear planet menggunakan sistem gear planet dengan struktur yang agak padat, menjadikannya sesuai untuk senario aplikasi dengan ruang yang terhad.

2. Rangkaian nisbah penghantaran dan kapasiti galas beban yang kukuh

Pengurangan gear planet boleh mencapai nisbah penghantaran yang lebih besar dengan menggabungkan gear saiz yang berbeza. Kerana pelbagai gear berfungsi secara serentak, pengurangan gear planet mempunyai kapasiti galas beban yang lebih tinggi dan dapat menahan beban radial dan paksi yang lebih besar.

3. Kestabilan yang baik dan kawalan yang tepat

Gear dalam pengurangan gear planet sama rata, dan beban pada setiap komponen seimbang, menghasilkan kestabilan dan kelancaran yang lebih baik. Pada masa ini, kebanyakan pengurangan gear planet menggunakan reka bentuk tindak balas yang rendah, yang mengurangkan tindak balas, meningkatkan ketepatan penghantaran, dan memastikan ketepatan dan kestabilan penghantaran semasa operasi jangka panjang.

4. Hidup dan aplikasi yang luas

Daya seragam pada gear dan proses pembuatan berkualiti tinggi memberikan pengurangan planet hayat perkhidmatan yang panjang.

Sebagai contoh, gear pengurangan gear planet Sgr diperbuat daripada 20crmnti, karburized dan dipadamkan, kemudian tanah. Mereka menawarkan kelebihan seperti pengagihan beban pelbagai gigi, operasi yang stabil dan boleh dipercayai, dan kecekapan mekanikal yang tinggi. Pengurangan gear planet SGR digunakan secara meluas dalam pelbagai sektor perindustrian, termasuk jentera pembinaan, jentera tambahan marin, jentera perlombongan, dan pencetakan tekstil dan jentera pencelupan.

(2) Reducer gear cacing

Reducer gear cacing mencapai pengurangan kelajuan dan penguatan tork antara aci input dan output melalui meshing roda cacing dan cacing. Roda cacing adalah gear dengan bentuk heliks, manakala cacing adalah aci penghantaran, biasanya dalam bentuk lingkaran. Ini meshing antara kedua -duanya memberikan pengurangan gear cacing ciri -ciri penghantaran uniknya.

Empat ciri utama Reducer Gear Worm:

Struktur kompak, dapat mencapai nisbah pengurangan yang besar

Pengurangan gear cacing hanya memerlukan roda cacing dan cacing, menjadikannya agak padat. Mereka biasanya mempunyai nisbah pengurangan yang besar, dari 10: 1 hingga 100: 1 atau bahkan lebih tinggi, membolehkan output tork yang tinggi dan menjadikannya sesuai untuk aplikasi yang memerlukan output kuasa yang tinggi.

2.Unique self-locking

Reducers gear cacing mempunyai harta yang mengunci diri yang kuat, menghalang cacing dari berputar dengan membalikkan memandu roda cacing. Ini meningkatkan keselamatan dan menjadikannya sangat berguna dalam aplikasi di mana ia perlu untuk mengelakkan beban dari jatuh bebas. Fungsi pengunci diri juga mengurangkan kejadian kemalangan dalam bidang mekanikal dan perindustrian.

3. Hayat perkhidmatan tahan lama dan tahan lama, panjang

Sekarang di pasaran, pengurangan gear cacing biasanya diperbuat daripada gangsa atau bahan tahan haus lain, yang menawarkan ketahanan dan ketahanan haus yang unggul. Bahan-bahan ini sesuai untuk keadaan operasi jangka panjang, beban tinggi, memanjangkan jangka hayat Reducer Gear Worm.

Selain itu, gear cacing dalam pengurangan gear cacing biasanya menggunakan profil gigi yang melibatkan. Reka bentuk ini memastikan penglibatan yang lebih lancar antara cacing dan roda cacing, mengurangkan kejutan dan getaran, dengan itu meningkatkan kecekapan penghantaran dan hayat perkhidmatan.

4. Operasi -Operasi dan Kebisingan Rendah

Dalam pengurangan gear cacing, meshing antara roda cacing dan cacing sangat licin, sehingga mengurangkan bunyi. Selain itu, pengurangan gear cacing moden biasanya dihasilkan menggunakan alat mesin CNC, memastikan ketepatan dimensi asas dan ketepatan profil gigi cacing dan roda cacing, dan mengurangkan getaran dan bunyi bising dengan ketara semasa operasi.

Sebagai contoh, cacing Reducers Worm Gear Sgr diperbuat daripada 20crmnti, carburized dan dipadamkan, kemudian tanah, dan roda cacing dibina daripada aloi gangsa berprestasi tinggi, mengakibatkan rintangan haus yang tahan lama, kecekapan penghantaran yang tinggi, dan jangka hayat yang panjang.

Berbanding dengan cacing silinder dan pasangan gear cacing yang sama, ia menawarkan kapasiti beban dan kecekapan penghantaran yang lebih baik. Ia juga mempunyai penguncian diri mekanikal pada nisbah kelajuan tinggi, dengan berkesan meningkatkan keselamatan jentera. SGR, dengan kerjasama universiti yang relevan, telah menjalankan penyelidikan sistematik mengenai reka bentuk, proses, pengeluaran, perhimpunan, dan ujian, dengan harapan dapat mempromosikan pembangunan dan promosi teknologi transmisi inovatif yang dicipta oleh orang Cina. Dimensi pemasangan boleh ditukar ganti dengan unit gear cacing Cavex® dari syarikat asing, dan komponen penghantaran utama juga boleh disesuaikan.

(3) Perbezaan dalam bidang aplikasi kedua -dua pengurangan

Pengurangan gear planet sesuai untuk aplikasi yang memerlukan kecekapan penghantaran yang tinggi, penghantaran tepat, dan nisbah pengurangan kecil. Kawasan dan peralatan aplikasi khusus sering termasuk: barisan pengeluaran automatik, penggali, kren, peralatan perlombongan, turbin angin, peralatan pemprosesan makanan, jentera tekstil, jentera percetakan, dll.

Pengurangan gear cacing sesuai untuk bidang perindustrian dan mekanikal yang memerlukan output tork yang besar, nisbah pengurangan diri dan pengurangan yang kuat. Bidang aplikasi khusus termasuk: kren, winch, lif, platform mengangkat, sistem tali pinggang penghantar, jentera pembungkusan, peralatan pemprosesan makanan, peralatan kimia, peralatan percetakan dan beberapa jentera pertanian.

Reducers gear planet dan pengurangan gear cacing masing -masing mempunyai kelebihan unik mereka sendiri dan senario yang terpakai. Dalam aplikasi perindustrian dan mekanikal, yang pengurangan harus dipilih akhirnya bergantung kepada keperluan aplikasi khusus dan keperluan persekitaran kerja. (Pengarang, SGR, Angie Zhang)
