Perbandingan dan kelebihan kotak gear planet satu dan berbilang peringkat

Kotak gear planet digunakan secara meluas dalam automasi perindustrian, robotik, aeroangkasa, dan jentera berat kerana ketumpatan torknya yang tinggi, reka bentuk padat dan pengagihan beban yang sangat baik. Antara pelbagai konfigurasi, peringkat tunggal dan kotak gear planet berbilang peringkat adalah dua jenis yang paling biasa.

Jika pengurang gear planet adalah "yang terbaik daripada yang terbaik", maka antara keluarga pengurang gear planet, pengurang gear planet berbilang peringkat ialah "kuasa" berkat keupayaan keluaran tork yang sangat baik, julat nisbah pengurangan yang luas dan operasi yang lancar.

Perbandingan antara kotak gear planet singe dan pelbagai peringkat

Saya akan membandingkan singe dan kotak gear planet berbilang peringkat daripada 3 aspek.

• Nisbah penghantaran dan pengurangan kelajuan

Kotak gear planet satu peringkat biasanya menawarkan nisbah pengurangan antara 3:1 dan 10:1. Julat ini mencukupi untuk aplikasi yang memerlukan pengurangan kelajuan sederhana dengan kecekapan tinggi.

Sebaliknya, kotak gear planet berbilang peringkat boleh mencapai nisbah yang lebih tinggi—sehingga 1,000:1 atau lebih—dengan melantunkan berbilang set planet dalam satu perumahan. Setiap peringkat menggandakan pengurangan, membolehkan kelajuan keluaran yang sangat rendah daripada motor input berkelajuan tinggi.

• Saiz, berat dan tindak balas

Kotak gear planet satu peringkat lebih pendek, lebih ringan dan mempunyai inersia putaran yang lebih rendah, menjadikannya sesuai untuk aplikasi dinamik seperti sistem pilih-dan-tempat dipacu servo di mana pecutan pantas adalah kunci. Mereka juga biasanya menawarkan tindak balas yang lebih rendah yang penting untuk ketepatan kedudukan.

Kotak gear berbilang peringkat lebih panjang dan lebih berat kerana set gear dan pembawa tambahan. Walaupun pembuatan moden boleh mengekalkan tindak balas yang rendah, setiap peringkat tambahan memperkenalkan potensi ralat sudut terkumpul.

Walau bagaimanapun, reka bentuk berbilang peringkat termaju sering menyepadukan galas penggelek silang atau pin planet pramuat untuk mengekalkan ketegaran dan meminimumkan pesongan di bawah beban.

• Kapasiti tork dan Pengagihan Beban

Kedua-dua konfigurasi mengagihkan beban merentas pelbagai gear planet, meningkatkan ketahanan, tetapi kotak gear berbilang peringkat boleh menghantar tork output yang lebih tinggi pada kelajuan ultra rendah, menjadikannya sesuai untuk tugas berat seperti penyemperit, win atau pemacu slewing.

Versi satu peringkat cemerlang dalam senario berkelajuan tinggi, tork sederhana di mana responsif lebih penting daripada daya yang melampau.

Perlu diingat bahawa peringkat pertama dalam sistem berbilang peringkat selalunya mengendalikan kelajuan input tertinggi dan mesti direka bentuk untuk rintangan keletihan, manakala peringkat akhir menanggung tork keluaran puncak.

• Kos dan penyelenggaraan

Kotak gear satu peringkat lebih murah untuk dikeluarkan dan diselenggara kerana komponen yang lebih sedikit dan pemasangan yang lebih mudah.

Unit berbilang peringkat melibatkan toleransi yang lebih ketat, lebih banyak bahagian dan laluan pelinciran yang kompleks, meningkatkan kedua-dua kos permulaan dan potensi kerumitan perkhidmatan.

Kotak gear planet berbilang peringkat mempunyai kelebihan yang ketara

• Tork yang lebih besar

Kotak gear planet satu peringkat dihadkan oleh struktur dan nisbah kelajuannya, menghasilkan tork keluaran yang terhad. Kotak gear planet berbilang peringkat, bagaimanapun, mencapai penguatan tork progresif melalui dua atau tiga peringkat penghantaran planet yang disambungkan secara bersiri. Sebagai contoh, selepas peringkat pertama mencapai nisbah pengurangan 5:1, peringkat kedua boleh mencapai nisbah pengurangan 4:1, menghasilkan nisbah kelajuan jumlah 20:1 dan peningkatan 20 kali ganda dalam tork output.

Tork tinggi ini juga meningkatkan kapasiti galas bebannya, membolehkan kotak gear planet berbilang peringkat mengendalikan permintaan beban melampau medan seperti jentera perlombongan, pelantar penggerudian tanpa parit dan penjanaan kuasa angin.

Nisbah pengurangan yang tinggi boleh dicapai tanpa peranti penghantaran luaran.

Dalam sesetengah aplikasi penghantaran, untuk mencapai nisbah pengurangan yang besar selalunya memerlukan penyambungan kotak gear planet satu peringkat dan pengurang gear cacing secara bersiri. Walau bagaimanapun, dengan kotak gear planet berbilang peringkat, kaedah sambungan tradisional ini tidak lagi diperlukan. Ini kerana kotak gear planet berbilang peringkat menyepadukan berbilang peringkat penghantaran, membolehkan nisbah pengurangan yang tinggi daripada 20:1 hingga 100:1 dalam ruang yang padat, memenuhi keperluan aplikasi yang memerlukan nisbah pengurangan yang besar.

• Kecekapan penghantaran yang lebih tinggi dan kehilangan tenaga yang rendah.

Berbanding dengan pengurang gear cacing, kotak gear planet berbilang peringkat boleh mengekalkan kecekapan keseluruhan 94% hingga 96% walaupun selepas dua peringkat penghantaran. Menurut fizik, kecekapan yang lebih tinggi bermakna kurang kehilangan tenaga; oleh itu, kotak gear planet berbilang peringkat boleh mengurangkan kos operasi dengan ketara.

• Pengagihan kuasa untuk operasi yang lebih lancar

Kotak gear planet pengagihan kuasa ciri dan kotak gear planet berbilang peringkat merangkumi ciri ini dengan sempurna. Dalam kotak gear planet berbilang peringkat, kuasa input diagihkan sama rata pada berbilang gear planet, mengurangkan beban gigi tunggal, getaran dan hingar dengan berkesan, menghasilkan operasi yang lebih lancar.

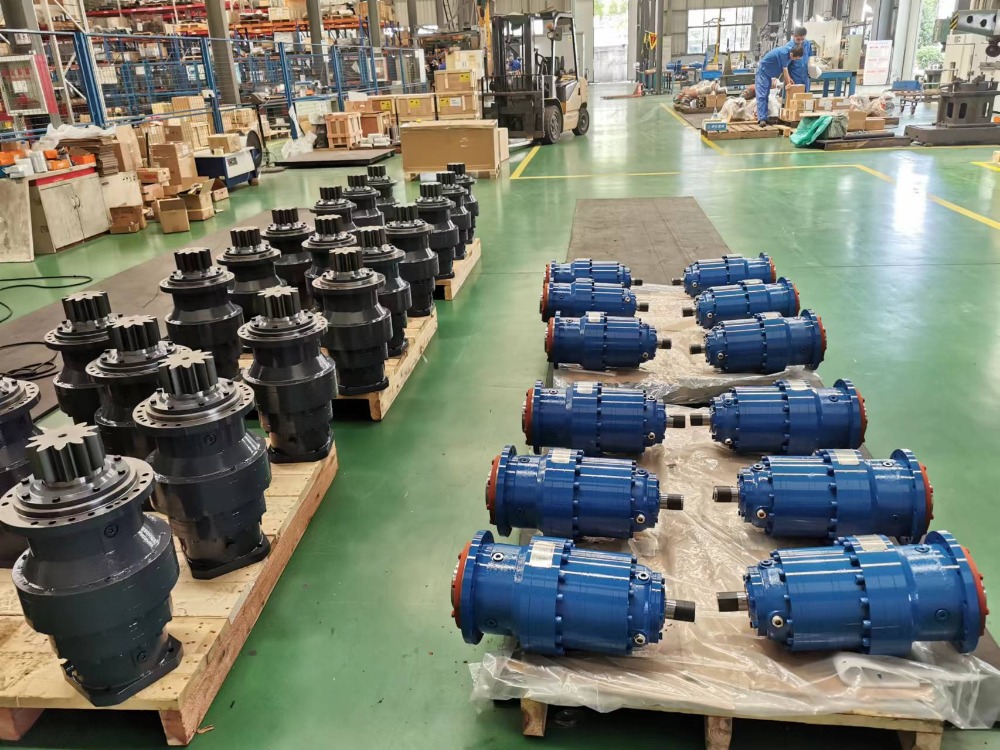

Kes aplikasi kotak gear planet berbilang peringkat SGR

Kotak gear planet berbilang peringkat SGR diperbuat daripada keluli aloi 20CrMnTi melalui proses pengisaran gear ketepatan pengkarburan dan pelindapkejutan. Permukaan gigi mempunyai kekerasan yang tinggi dan rintangan haus yang kuat, memastikan ia dapat mengekalkan tindak balas yang rendah walaupun dalam keadaan beban penuh, memenuhi keperluan kawalan servo dan kedudukan ketepatan.

Kotak gear planet berbilang peringkat SGR telah digunakan dalam pelbagai senario perindustrian mewah. Dalam projek pelantar penggerudian arah mendatar tanpa parit, pengurang planet dua peringkat SGR, dengan prestasi unggul nisbah kelajuan 45:1 dan tork keluaran 280,000 Nm, beroperasi secara stabil di bawah keadaan operasi berterusan dengan kenaikan suhu rendah, meningkatkan kebolehpercayaan keseluruhan dan kecekapan pembinaan mesin dengan ketara. Ini telah mendapat pengiktirafan tinggi daripada pelanggan dan membantu mereka mencapai penggerudian yang cekap dalam formasi geologi yang kompleks.

Ringkasnya, kotak gear planet berbilang peringkat, dengan tork yang berkuasa, penghantaran yang cekap, dan struktur yang boleh dipercayai, menyokong operasi berterusan peralatan industri berat. Didorong oleh aliran pembuatan ke arah kualiti tinggi, kecekapan tinggi dan penggunaan tenaga yang rendah, kotak gear planet berbilang peringkat menjadi penyelesaian penghantaran pilihan untuk peningkatan bilangan peralatan mewah.
