Penguasaan Reka Bentuk Modular: Integrasi Motor Servo dengan Kepala Gear Worm dan Automasi Kompak

** gear cacing planet ** mewakili gabungan pengurangan nisbah tinggi (dari peringkat cacing) dan ketumpatan tork tinggi (dari peringkat planet). Untuk automasi dan robotik, cabaran teknikal utama bukan hanya reka bentuk gear itu sendiri, tetapi penyepaduan yang lancar, padat dan piawai dengan pelbagai motor pemacu. Mencapai sangat cekap Integrasi motor servo dengan kepala gear cacing memerlukan **reka bentuk gear cacing planet modular yang mantap** menggunakan antara muka piawai dan volum pemasangan minimum.

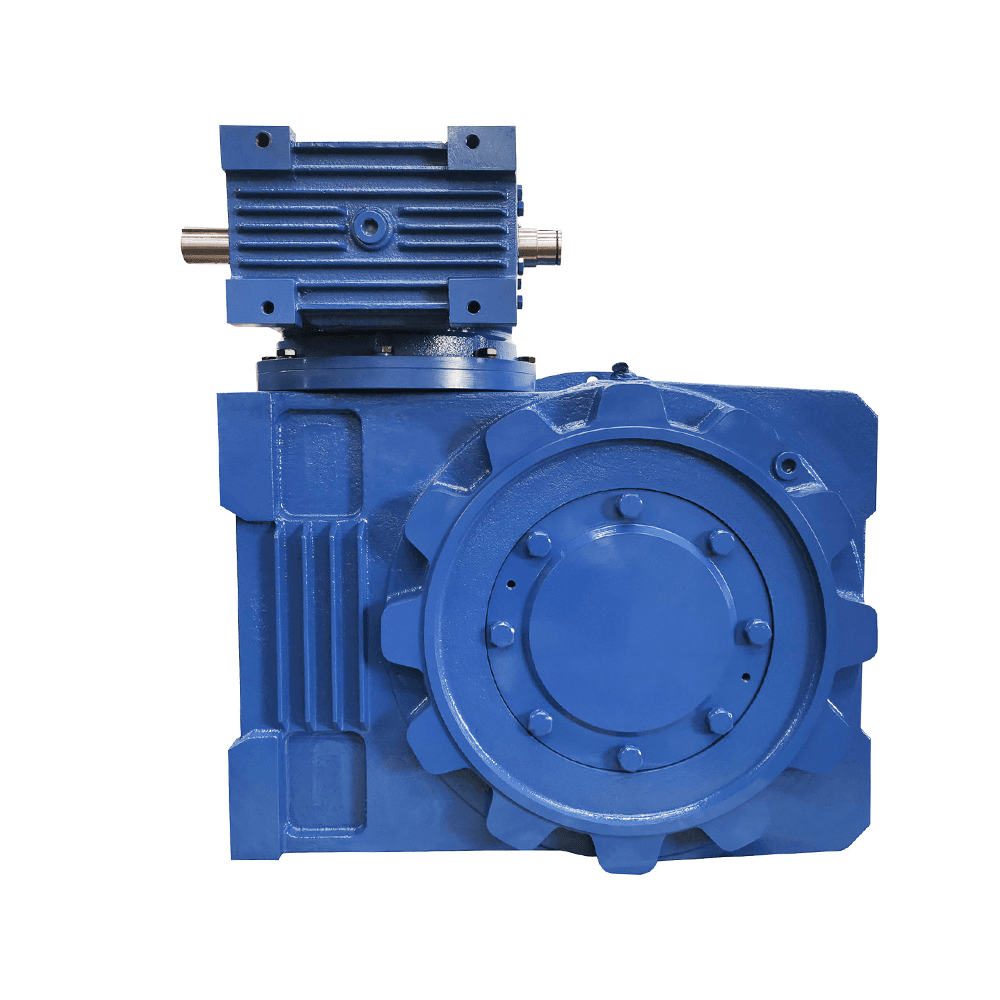

Peredam Gear Cacing Toroidal Peringkat Dua

Keperluan Modulariti: Prinsip Reka bentuk gear cacing planet modular

Seni bina modular membolehkan pembekal B2B mengkonfigurasi kotak gear dengan pantas untuk memadankan spesifikasi motor yang pelbagai tanpa kejuruteraan perumahan baharu untuk setiap pesanan.

Antara Muka Standard untuk Kepelbagaian

• **Komponen Antara Muka Utama:** Kemodulatan dicapai dengan membahagikan perumah kotak gear kepada blok berfungsi, terutamanya bebibir penyesuai motor (input) dan konfigurasi bebibir/aci keluaran.
• **Fleksibiliti:** Ini membolehkan mekanisme teras **gear cacing planet** kekal tidak berubah manakala blok input ditukar untuk menerima saiz rangka motor yang berbeza (cth., NEMA 23, 34, atau pelbagai saiz IEC) daripada mana-mana pengeluar.

Faedah Seni Bina Modular dalam Pengurusan Inventori

Dari perspektif pembuatan dan perolehan, modulariti mengurangkan kerumitan secara mendadak. Pembekal boleh mengekalkan stok unit gear teras dan inventori yang lebih kecil bagi bebibir penyesuai pra-mesin, mempercepatkan masa pendahuluan berbanding penyelesaian bukan modular, dimesin tersuai.

Jadual Integrasi Modular lwn. Disesuaikan

Penyepaduan Sisi Input: Bebibir penyesuai motor standard untuk kotak gear

Penyesuai motor ialah penyambung penyepaduan. Reka bentuknya menentukan keserasian mekanikal dan ketepatan kereta api pandu.

Menentukan Piawaian Bebibir dan Gandingan (cth., IEC/NEMA)

• **Penyawaian Flange:** Bebibir penyesuai motor standard untuk kotak gear mesti mematuhi piawaian dimensi antarabangsa secara tegar (cth., IEC B5 atau NEMA C-Face). Ini menjamin pertukaran mekanikal antara motor daripada pembekal global yang berbeza.
• **Reka bentuk Gandingan:** Gandingan dalaman mesti memuatkan alur kunci atau splin aci motor, selalunya menggunakan mekanisme hab kunci geseran atau pengapit. Gandingan mesti menghantar tork input penuh dengan pasti sambil meredakan getaran kecil dan memastikan penjajaran paksi.

Strategi untuk Mencapai Kepekatan Kotak Gear Motor Optimum

Konsentrisitas, atau penjajaran aci motor dan aci input kotak gear, adalah penting. Penyelewengan mempercepatkan kehausan galas dan menghasilkan bunyi. Pemesinan ketepatan bebibir penyesuai dan penggunaan juruterbang pusat (mencari spigot) ialah strategi yang tidak boleh dirunding untuk meminimumkan larian jejari dan mencapai penjajaran tinggi yang diperlukan untuk operasi lancar dalam aplikasi berkelajuan tinggi.

Mencapai Kepadatan: The Kotak gear cacing planet padat untuk robotik

Dalam automasi, terutamanya robotik dan pengendalian bahan, saiz dan berat adalah kekangan prestasi yang kritikal. ** gear cacing planet** hibrid sememangnya menawarkan kelebihan di sini.

Kelebihan Penjimatan Ruang bagi Struktur Hibrid Worm-Planetary

• **Kelebihan Gear Worm:** Peringkat pertama (cacing) menyediakan nisbah pengurangan yang tinggi dalam susunan padat dan berserenjang, yang memendekkan panjang paksi keseluruhan unit dengan ketara berbanding sistem planet sebaris berbilang peringkat.
• **Kelebihan Planet:** Peringkat kedua (planet) memastikan ketumpatan tork tinggi yang diperlukan untuk output, menjadikan **gear cacing planet** ideal Kotak gear cacing planet padat untuk robotik di mana ruang adalah pada premium.

Kejuruteraan Perumahan untuk Isipadu Minimum dan Getaran Rendah

Berkesan Kotak gear cacing planet padat untuk robotik reka bentuk memerlukan Analisis Elemen Terhingga (FEA) untuk meminimumkan bahan perumahan sambil mengekalkan ketegaran yang tinggi. Bentuk perumahan direka bentuk untuk memaksimumkan pelesapan haba dan memberikan sokongan tegar untuk galas dalaman, meminimumkan pesongan di bawah beban puncak dan memastikan ciri getaran rendah penting untuk automasi ketepatan.

Sinergi Prestasi: Pengoptimuman pemacu cacing planet untuk automasi

Penyepaduan mesti meningkatkan, bukan menjejaskan, prestasi keseluruhan sistem.

Kawalan Balas Balik dan Kekakuan Kilasan dalam Sistem Bersepadu

• **Las balas:** Untuk automasi ketepatan, tindak balas rendah adalah kritikal. Kualiti gandingan input dan penyesuai secara langsung mempengaruhi tindak balas sistem yang diukur. **Unit cacing planet** yang direka bentuk untuk automasi mempunyai pemesinan toleransi yang ketat untuk mencapai kurang daripada 5 minit arka tindak balas.
• **Kekakuan:** Kekakuan kilasan yang tinggi dalam keseluruhan sistem bersepadu—aci motor, gandingan dan input kotak gear—diperlukan untuk memastikan penghantaran tork serta-merta yang tepat, yang merupakan matlamat utama Pengoptimuman pemacu cacing planet untuk automasi .

Pengurusan Terma dalam Integrasi motor servo dengan kepala gear cacing

Peringkat cacing sememangnya menghasilkan lebih banyak haba akibat geseran gelongsor. Berkesan Integrasi motor servo dengan kepala gear cacing mesti mengambil kira ini dengan menggunakan sebatian pemindahan haba pada antara muka bebibir penyesuai dan mengoptimumkan kawasan permukaan perumahan untuk menguruskan kenaikan suhu, memelihara jangka hayat kedua-dua pelincir gear dan pengedap motor.

Shanghai SGR Heavy Industry Machinery Co., Ltd.: Inovasi Penghantaran Gear Memandu

Shanghai SGR Heavy Industry Machinery Co., Ltd. ialah perusahaan berteknologi tinggi yang khusus untuk penyelesaian transmisi gear, mengutamakan reka bentuk padat, modular dan piawai dengan getaran rendah dan hingar rendah. Pasukan R&D kami, yang terdiri daripada PhD dan jurutera kanan, mempunyai kepakaran dalam membangunkan produk termaju, termasuk Kotak Gear Planet dan Sistem Reka Bentuk Pengoptimuman Gear Worm Dua Selubung Planar. Tumpuan kami pada ketepatan disokong oleh jentera canggih, termasuk Alat Pengukur Toroidal Worm dan Hob yang diinovasikan secara domestik serta Sistem Ujian Kuasa dan Kecekapan. Kami pakar dalam **reka bentuk gear cacing planet modular**, memastikan kotak gear kami memudahkan kecekapan Integrasi motor servo dengan kepala gear cacing dan memenuhi kekangan ruang yang ketat peralatan industri moden, memacu Pengoptimuman pemacu cacing planet untuk automasi secara global.

Soalan Lazim (FAQ)

1. Apakah kelebihan utama Reka bentuk gear cacing planet modular untuk pasukan perolehan?

Kelebihan utama ialah pemudahan inventori dan masa petunjuk yang lebih cepat. Reka bentuk modular membolehkan satu unit teras ** gear cacing planet** dikonfigurasikan dengan cepat dengan berbeza Bebibir penyesuai motor standard untuk kotak gear , mengurangkan keperluan untuk menyimpan banyak model kotak gear unik.

2. Mengapakah Bebibir penyesuai motor standard untuk kotak gear penting untuk pengeluar automasi?

Bebibir piawai (seperti IEC atau NEMA) memastikan kebolehtukaran mekanikal, membolehkan pengeluar menukar antara jenama dan spesifikasi motor tanpa mereka bentuk semula struktur pemasangan kotak gear, memudahkan penyumberan fleksibel.

3. Bagaimanakah struktur **gear cacing planet** menyumbang kepada a Kotak gear cacing planet padat untuk robotik ?

Peringkat cacing memberikan pengurangan kelajuan yang besar dalam orientasi serenjang (sudut kanan), mengurangkan panjang paksi keseluruhan unit dengan ketara berbanding sistem planet sebaris berbilang peringkat, menghasilkan reka bentuk yang lebih padat.

4. Apakah parameter kritikal yang dikawal oleh bebibir penyesuai masuk Integrasi motor servo dengan kepala gear cacing ?

Bebibir penyesuai mengawal konsentrik (penjajaran) antara aci motor dan aci input kotak gear. Kepekatan yang tepat adalah penting untuk meminimumkan getaran, kehausan galas dan mengekalkan tindak balas sistem yang rendah.

5. Apakah matlamat Pengoptimuman pemacu cacing planet untuk automasi melebihi nisbah gear?

Pengoptimuman bertujuan untuk kekakuan kilasan yang tinggi dan tindak balas ultra-rendah (cth., < 5 arka-minit) merentasi keseluruhan sistem bersepadu, memastikan tindak balas tork yang tepat dan segera penting untuk aplikasi kawalan gerakan ketepatan.
